Routage

Internet est constitué de millions de réseaux interconnectés, formant ainsi un réseau décentralisé, contrôlé par une multitude d'utilisateurs. Afin d'assurer une transmission d'informations claire et efficace, chaque machine connectée doit être accessible et identifiable de façon unique.

Téléphone traditionnel

Le téléphone traditionnel repose sur un réseau centralisé, administré par un opérateur unique (le standard) qui connecte l'ensemble des appareils reliés au réseau. Pour établir une communication entre deux personnes, l'opérateur assure la liaison entre leurs téléphones. À l'origine, cette connexion était effectuée manuellement par une opératrice; aujourd'hui, ce processus est automatisé.

Standard téléphonique

Lorsqu'une communication est établie entre deux personnes, elles "occupent la ligne": cela signifie qu'elles ne peuvent pas être jointes par d'autres interlocuteurs, comme l'indique le signal d'occupation. Cependant, cela n'affecte pas les autres utilisateurs du réseau, sauf en cas de surcharge du standard. Ce fonctionnement repose sur la commutation de circuits, un procédé par lequel un circuit électrique dédié est établi entre les deux appareils en communication.

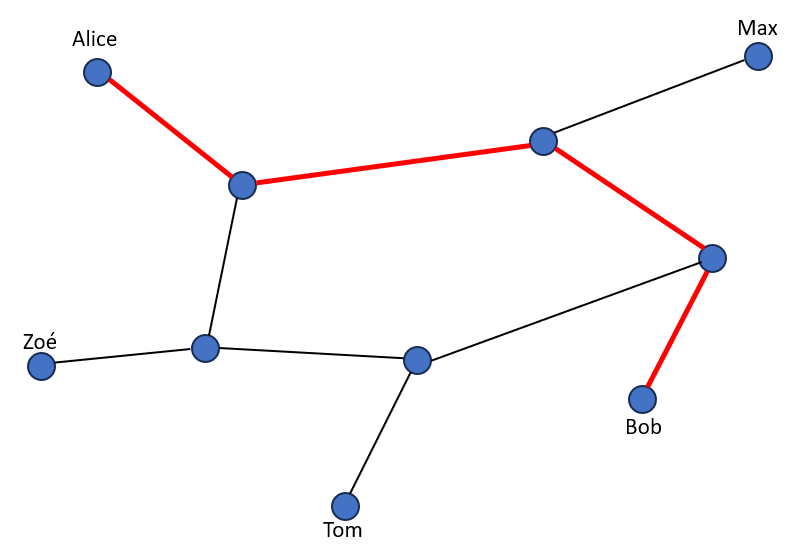

Établir une commutation de circuits entre deux appareils monopolise les ressources, empêchant d'autres utilisateurs de communiquer et risquant de saturer le réseau.

Lorsqu'une connexion est établie entre Alice et Bob, Max ne peut plus échanger avec Zoé ou Tom.

Internet

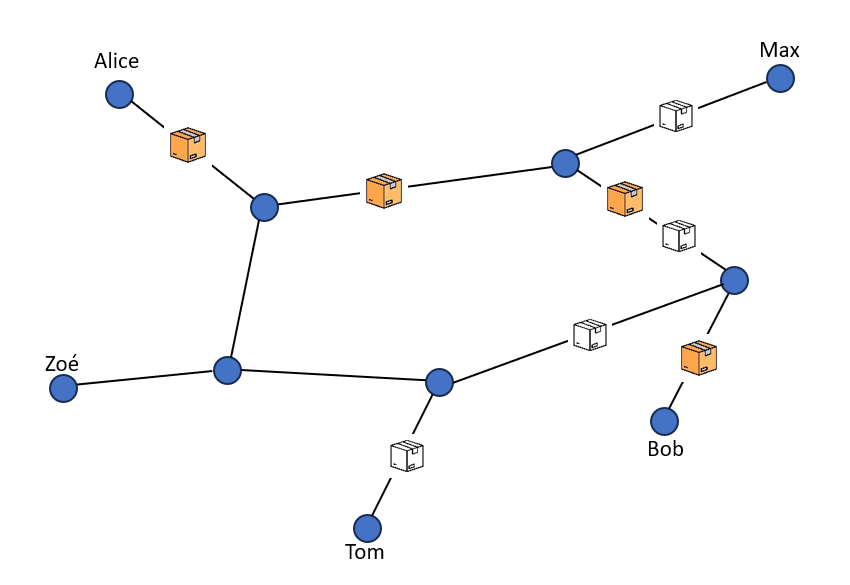

Internet repose sur l'interconnexion de multiples réseaux, c'est pourquoi il utilise la commutation par paquets: les données sont découpées en petits paquets, qui sont ensuite envoyés indépendamment à travers le réseau. Ce mode de transmission permet de faire circuler plusieurs communications simultanément, sans bloquer les autres utilisateurs.

Le routage désigne le processus par lequel un chemin est choisi pour faire circuler des données à travers un ou plusieurs réseaux. Cette tâche est assurée les routeurs, qui prennent les décisions nécessaires pour acheminer les paquets vers leur destination.

Exercice 8

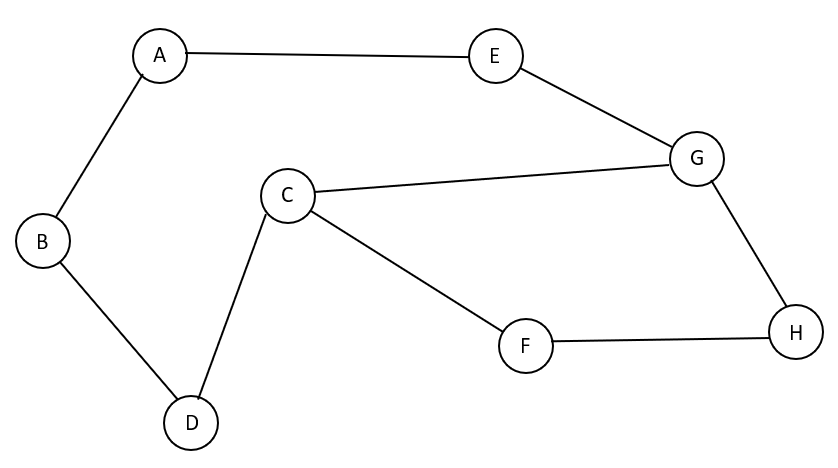

Le réseau de routeurs suivant est donné.

Complétez les tables de routages suivantes.

Routeur B:

Destination	Routeur suivant	Distance
A	A	1
C	D	2
D
E
F
G
H

Routeur F:

Destination	Routeur suivant	Distance
A
B
C
D
E
G
H

Routeur C:

Destination	Routeur suivant	Distance
A
B
D
E
F
G
H

Exercice 9

Proposez un réseau de routeurs qui corresponde aux tables de routages données ci-dessous.

Routeur A:

Destination	Routeur suivant	Distance
B	B	1
C	C	1
D	B	2
E	B	2

Routeur B:

Destination	Routeur suivant	Distance
A	A	1
C	A	2
D	D	1
E	E	1

Routeur C:

Destination	Routeur suivant	Distance
A	A	1
B	A	2
D	A	3
E	A	3

Routeur D:

Destination	Routeur suivant	Distance
A	B	2
B	B	1
C	B	3
E	E	1

Routeur E:

Destination	Routeur suivant	Distance
A	B	2
B	B	1
C	B	3
D	D	1

Exercice 10

Complétez le chemin (noms des routeurs) par lequel passe un message pour atteindre sa destination depuis son point de départ en regardant seulement les tables de routages.

Départ	Destination	Chemin
D	A
C	E
A	F
F	A
D	C

Routeur A:

Destination	Routeur suivant	Distance
B	C	2
C	C	1
D	C	3
E	C	3
F	C	2

Routeur B:

Destination	Routeur suivant	Distance
A	C	2
C	C	1
D	D	1
E	D	1
F	C	2

Routeur C:

Destination	Routeur suivant	Distance
A	A	1
B	B	1
D	B	2
E	B	2
F	F	1

Routeur D:

Destination	Routeur suivant	Distance
A	B	3
B	B	1
C	B	2
E	B	2
F	B	3

Routeur E:

Destination	Routeur suivant	Distance
A	B	3
B	B	1
C	B	2
D	B	2
E	B	3
